圖解力士樂(lè )A10VSO柱塞泵怎么調節輸出壓力?

發布日期:2017-09-14 瀏覽次數:19281

眾鴻液壓泵維修工程師上門服務時經常會(huì )遇到好學的客戶,如想知道液壓柱塞泵怎么調節壓力?其實,液壓泵壓力調節比較簡單,但是對于不懂技術的外行人來說還是有些難度的。為了幫助客戶更直觀的了解液壓泵,知道怎么調節液壓泵壓力?眾鴻維修工程師以力士樂(lè )A10VSO液壓柱塞泵為實例進行講解。

力士樂(lè )A10VSO液壓柱塞泵主要用于開式系統,額定壓力280bar,峰值壓力350bar,規格總共有A10VSO10 A10VSO、A10VSO18、A10VSO28、A10VSO45、A10VSO71、A10VSO100、A10VSO140等7種。

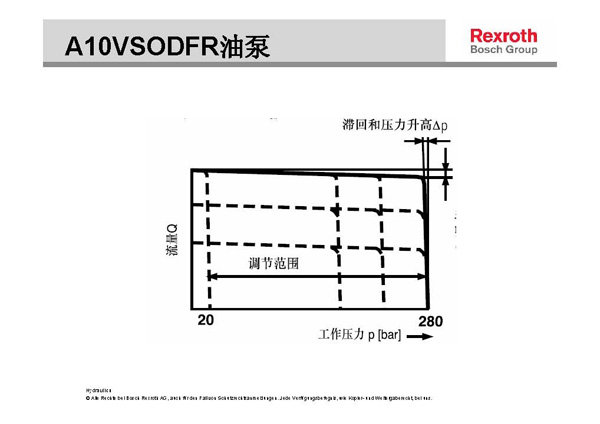

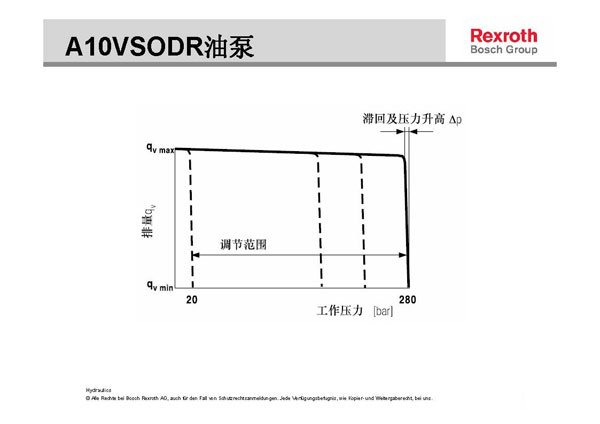

1、力士樂(lè )A10V液壓柱塞泵的壓力和流量調節范圍曲線圖:

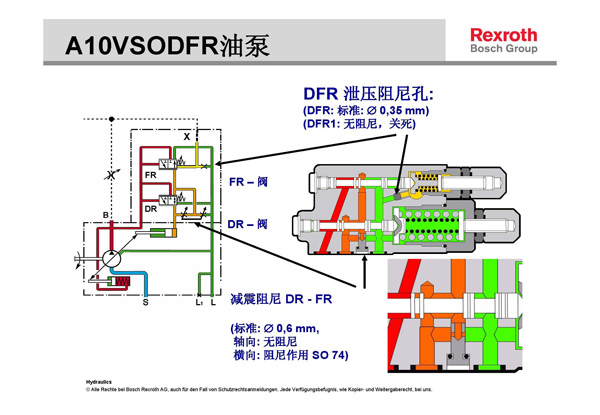

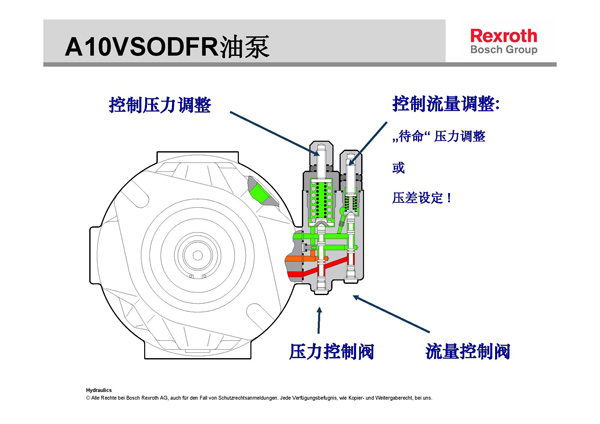

2、力士樂(lè )A10VSO液壓柱塞泵壓力閥設定:

程序:FR-流量控制閥關閉!關閉泵的出口!調節恒壓閥到設定值!

檢測恒壓壓力:可在DR閥上檢測,調節DR:每圈大約50bar!

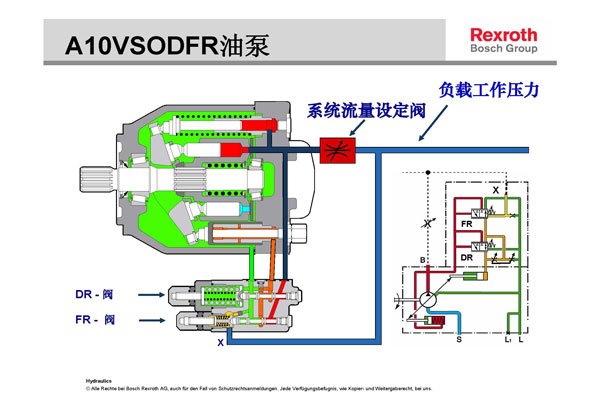

RU流量閥設定:待命壓力設定程序:如下圖:



3、液壓柱塞泵輸出壓力異常的三個故障及解決方法

液壓泵的輸出壓力是由負載決定的,與輸入轉矩近儀成正比.輸出壓力異常有兩種故障.

(1)輸出壓力過低

當泵在自吸狀態下,若進油管路漏氣或系統中液壓油缸、單向閥、換向閥等有較大的泄漏,均會(huì )使壓力升不上去.這需要找出漏氣處,緊固、更換密封件,即可提高壓力.溢流閥有故障或調整壓力低,液壓系統壓力也上不去,應重新調整壓力或檢修溢流閥.如果液壓泵的缸體與配流盤產生偏差造成大量泄漏,嚴重時,缸體可能破裂,則應重新研磨配合面或更換液壓泵.

(2)輸出壓力過高

若回路負載持續上升,泵的壓力也持續上升,當屬正常.若負載一定,泵的壓力超過負載所需壓力值,則應檢查泵以外的液壓元件,如方向閥、壓力閥、傳動裝置和回油管道.若最大壓力過高,應調整溢流閥.

2、變量柱塞泵輸出流量波動

輸出流量波動與很多因素有關.對變量柱塞泵可以認為是變量機構的控制不佳造成,如異物進入變量機構,在控制活塞上劃出階痕、磨痕、傷痕等,造成控制活塞運動不穩定。由于放大器能量不足或零件損壞、含有彈簧的控制活塞的阻尼器效能差,都會(huì )造成控制活塞運動不穩定,流量不穩定又往往伴隨著壓力波動。這類故障一般要拆開液壓泵,更換受損零部件,加大阻尼,提高彈簧剛度和控制壓力等.
